一、產(chǎn)品組成：
是一種雙組分油漆、產(chǎn)品由環(huán)氧樹脂、防銹顏料、溶劑、助劑等組成的聚酰胺常溫固化涂料。
二、作用及特點(diǎn)
1,具有優(yōu)良的耐水性和良好的防腐蝕性
2,具有長時(shí)間的耐鹽霧性和耐濕熱性
3,對金屬底材附著力牢,良好的機(jī)械性能
4,具有優(yōu)良的耐化學(xué)性能和抗老化性
5,高膜厚、可采用高壓無氣噴涂
三、用途范圍:
前山雙組份環(huán)氧白底漆適用于港口、機(jī)械設(shè)備、工程機(jī)械和船舶、橋鋼結(jié)構(gòu)、不銹鋼、鍍鋅、鋁合金等表面的防腐涂裝。
四、技術(shù)指標(biāo):
項(xiàng)目 | 指標(biāo) |
漆膜外觀 | 平整 符合樣板要求 |
刷涂面積（理論值） | 4-5/kg平方米 |
粘度 不小于 | 100-130S |
干燥時(shí)間(實(shí)干) | 24h |

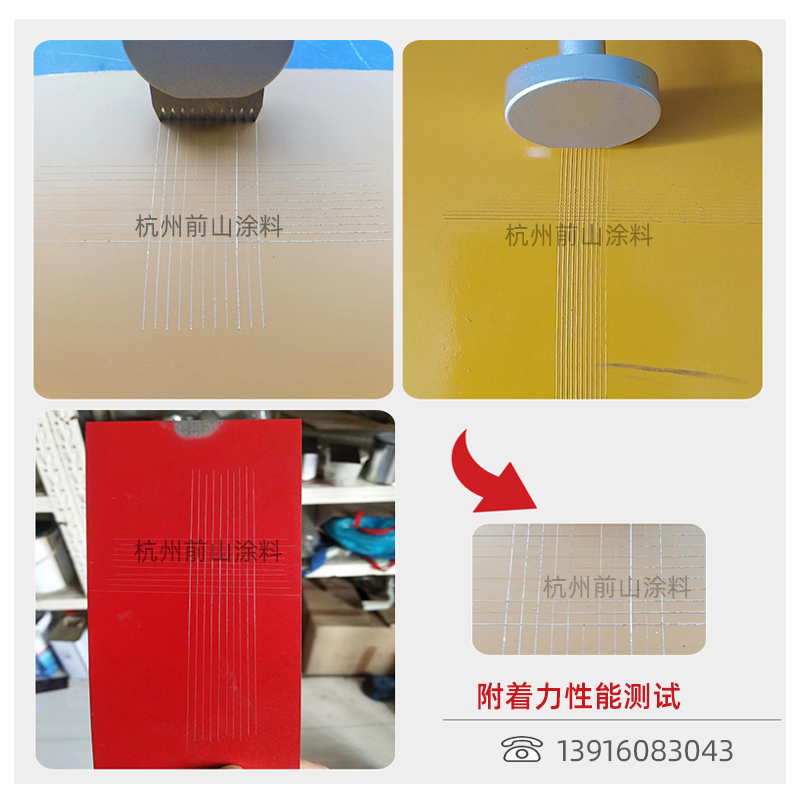

附著力 不大于 | 1級 |
柔韌性 不大于 | 1mm |
耐水性(甲法24h) | 無變化 |
耐油性 | 合格 |
耐溫性 | 150℃ |
耐鹽霧性168h | 無變化 |
五、施工方法:

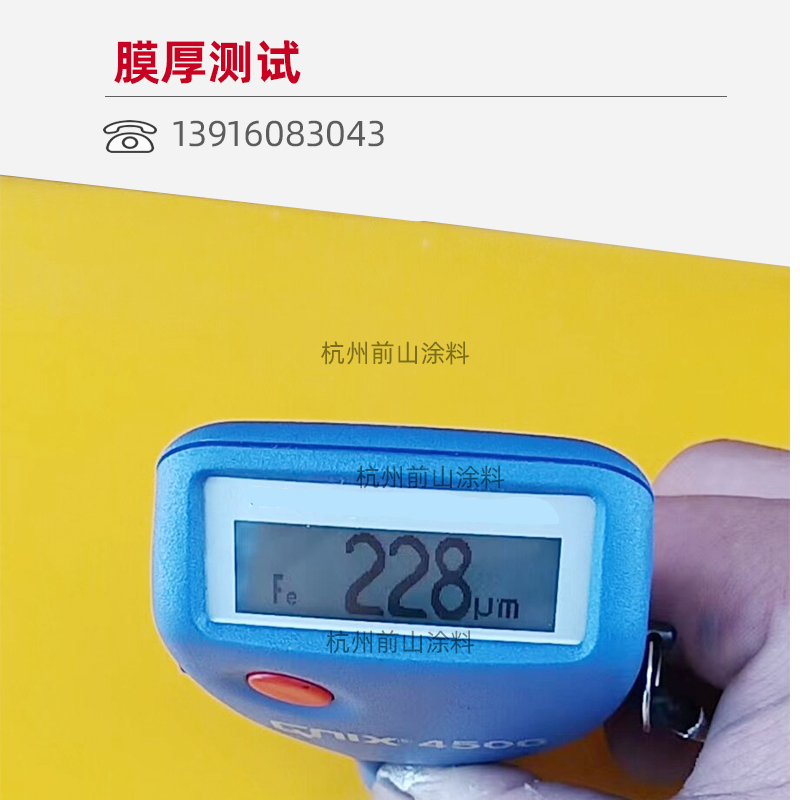

漆膜厚度：濕膜:70-80μm；干膜:50-55μm
干燥條件:常溫48小時(shí)、烘烤60度*30分鐘
混合比例:油漆1kg：固化劑0.2kg：稀釋劑0.4kg
施工粘度：25℃涂二杯；17-22S
熟化時(shí)間:（23±2℃）15分鐘
適用期：6小時(shí)
六、底材處理：
底材表面須除油除銹、膩?zhàn)庸纹?、氧化皮、鐵銹等，可采取拋丸或噴砂處理，達(dá)標(biāo)sa2.5級，也可手工處理，粗糙度達(dá)20～30um
七、注意事項(xiàng)：
底材溫度不低于5℃,相對濕度小于70％,在高溫季節(jié)施工時(shí),容易發(fā)生起灰或流平不好等現(xiàn)象,可以適當(dāng)添加高沸點(diǎn)溶劑。
客服1
